图解装配式建筑的关键工艺——套筒灌浆 2020-11-16

套筒灌浆作为预制装配建筑施工的关键工艺,用于竖向构件(如剪力墙和框架柱)及水平构件(如框架梁)的连接:

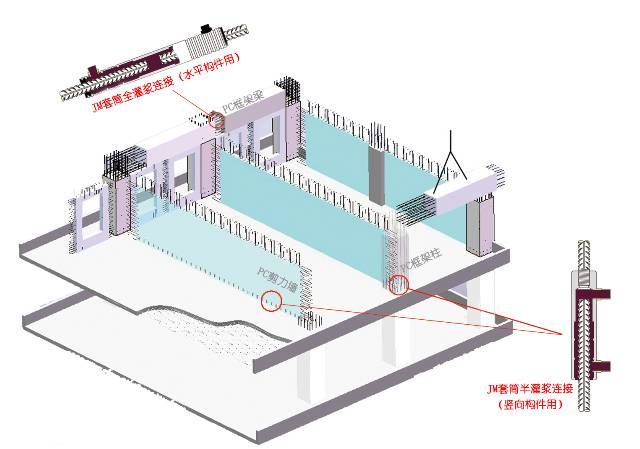

▲ 套筒灌浆用途示意

套筒灌浆是将带肋钢筋插入内腔带沟槽的钢筋套筒,然后灌入专用高强、无收缩灌浆料,达到高于钢筋母材强度连接效果:

▲ 半灌浆接头示意

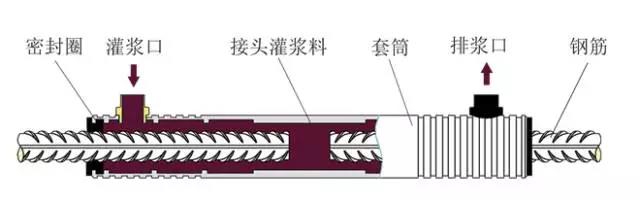

▲ 全灌浆接头示意


施工前准备


材料准备

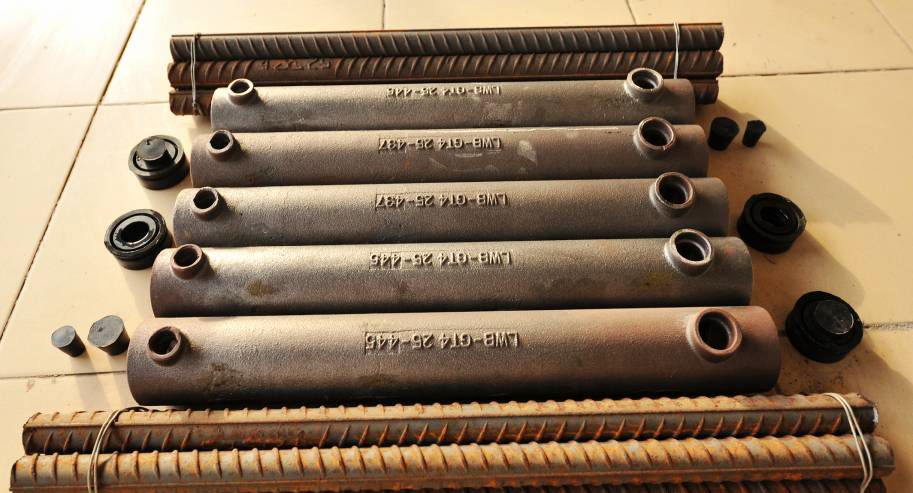

套筒检查要点:强度、变形、球化率、硬度等

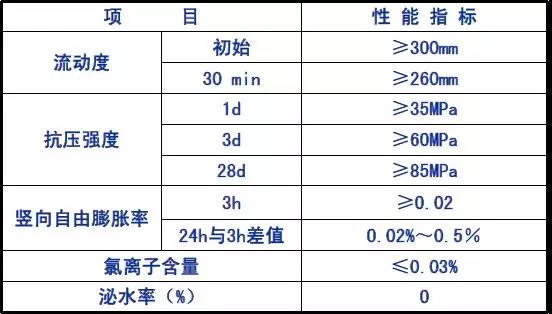

灌浆料检查要点:强度、变形、流动度、耐久性等

型式检验要点:抗拉强度及变形,JGJ107一级接头标准

机具准备

工前准备要点

1. 检查记录(接头钢筋数量、直径、预留长度)

2. 基层清理(座浆面、套筒内部、接头钢筋

3. 封堵(分段或控制数量、养护)

4. 界面浇水湿润

5. 做好补救预案

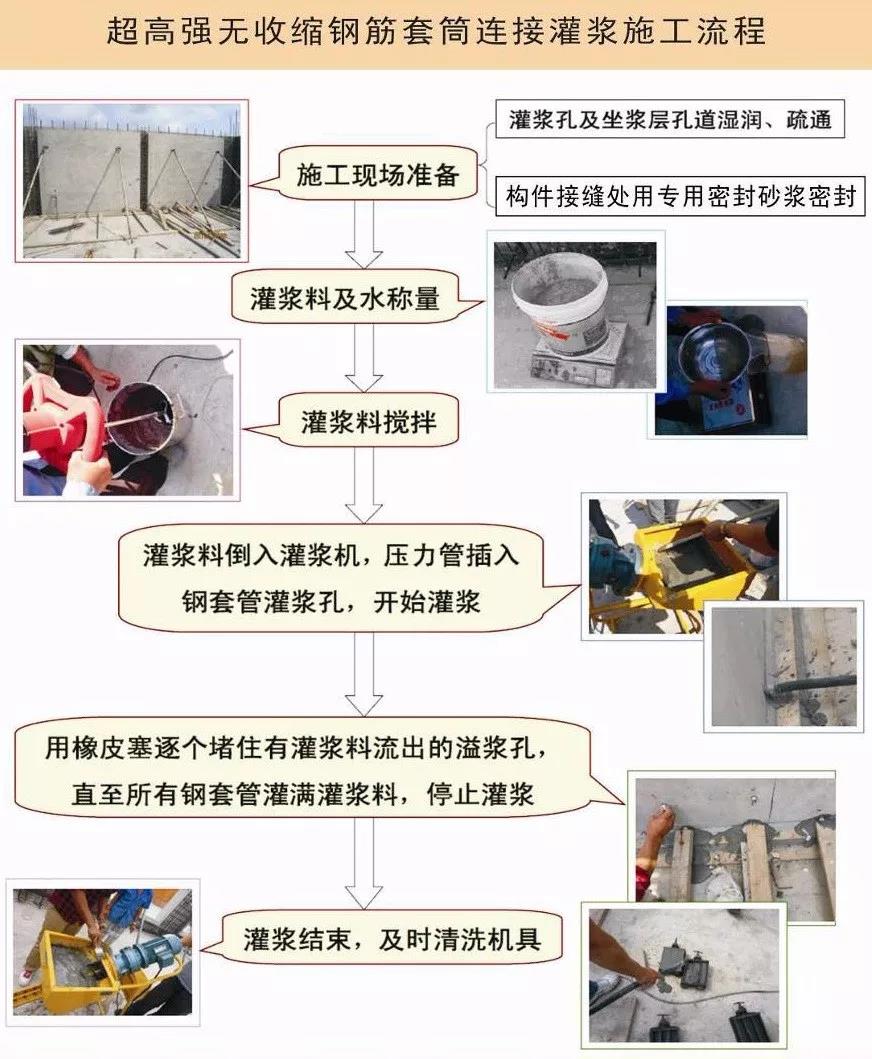

施工流程示例

施工注意要点

1. 灌浆施工(不能混用、配合比、浇水湿润、控制转速)

2. 养护

3. 环境温度

三大构件套筒灌浆连接实例展示

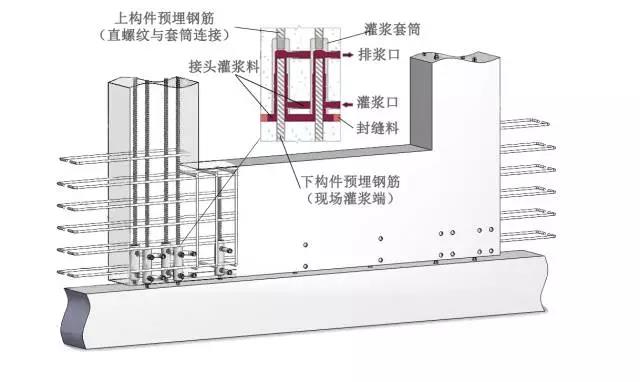

1 - 预制混凝土剪力墙连接

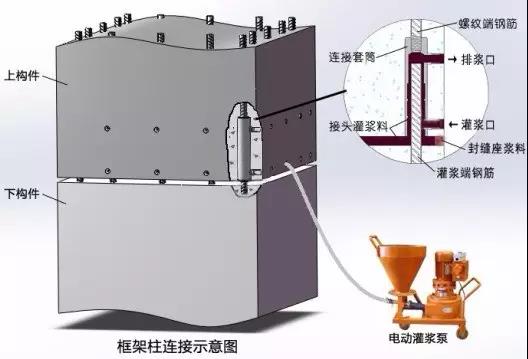

2- 预制混凝土框架柱连接

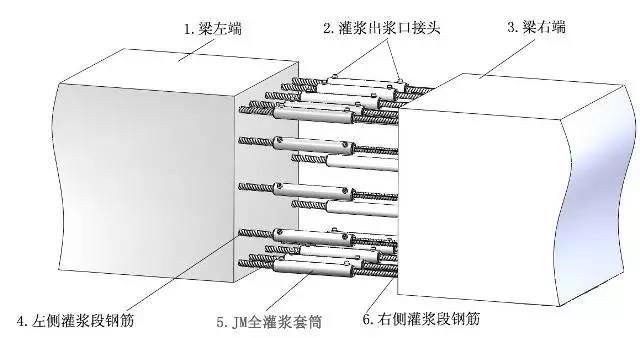

3 - 预制混凝土的框架梁连接
