随着国家住宅产业化和建筑工业化等政策的推行，国内预制装配式建筑和低能耗、超低能耗建筑越来越多。板缝、门窗缝等各种建筑接缝密封是其关键技术环节之一，其防水密封质量的优劣直接影响建筑的舒适性、耐久性、安全性。目前常用的建筑接缝密封材料主要是各类密封胶，但其老生常谈的日久老化开裂、污染、翘边、渗水、漏风等问题，令人不胜其扰。沉疴已久，何以解忧？无机柔性密封带可更好地解决装配式建筑接缝密封问题！

　　装配式建筑用密封胶应用问题分析

　　经过十几年的行业发展，装配式建筑外墙板接缝通常采用硅酮胶、聚氨酯胶、MS胶等密封胶进行密封。硅酮胶具有优良的弹性，耐候性好，但可涂饰性差，易污染混凝土、石材等基面。聚氨酯胶的拉伸强度较高，弹性也不错，但是耐碱、耐候性差，耐热、耐水性也差，日久或高湿热环境下使用容易产生气泡、裂纹等缺陷。MS胶具有优良的弹性、耐候性，与混凝土、石材的粘接性能也很好，但对施工人员和施工条件要求较高，施工成本也相对较高。

　　不可否认的是，硅酮胶、聚氨酯胶、MS密封胶的多项理化性能的实验室测试结果可很好满足装配式建筑接缝的密封要求。实际上，在欧美日等发达国家一直在使用密封胶对装配式建筑接缝进行密封，抛却施工成本、技工技能、产品质量等因素不讲，防水密封效果也还不错。但在中国大陆的实际应用效果如何？一言以蔽之：渗漏不断！主要表现和原因如下：

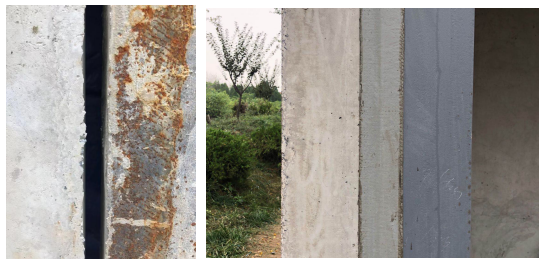

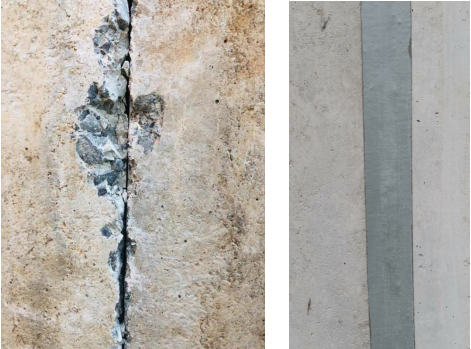

　　粘接不良：密封胶从混凝土基面上剥离。主要原因是：基层处理不合格---基面潮湿、灰尘多、不平整等；底涂剂及底涂施工问题，底涂剂的质量好坏及底涂施工优劣直接影响着密封胶的粘接强度；密封胶本身的粘接性能差；施工环境的影响，温度过高、过低，相对湿度过大、过小等。

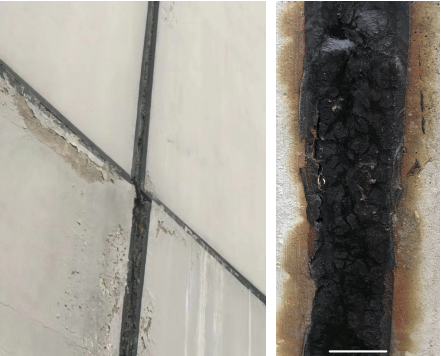

　　耐候性不佳：日久容易硬化、开裂、翘边等。

　　污染混凝土：密封胶中掺入白油等物质或酸性过大都会对混凝土造成污染，且很难清除。

　　相容性差：混凝土养护时间不足，里面的碱性物质容易与密封胶发生反应，导致密封胶产生气泡、固化不良等缺陷。

　　施工容易出现问题：板缝的状态对密封质量影响很大，过深、过浅、过宽、过窄、不规则等都会对密封胶性能造成不利影响。

　　无机柔性密封带如何解决接缝渗漏顽疾

　　无机柔性密封带，为求彻底解决以装配式建筑和超低能耗建筑为典型代表的各类接缝的水密性、气密性问题而倾力研发的，为多种材料经专利工艺复合而成的一种独特的产品，其粘接强度、耐候耐腐蚀性、广泛适用性、施工简便等性能完全规避了现在密封领域常用的硅酮胶、MS胶等密封胶产品的不足与缺陷，是装配式建筑等建筑接缝的革命性密封产品。

　　无机柔性密封带是一种能克服目前大部分建筑密封技术缺陷，具有粘结强度高且广泛（基本上常见建材与泰特斯无机柔性密封带都有良好可靠的粘接强度）、耐候性极佳、可靠性好、易施工、韧性高、弹性大、无污染、易储存等优点的革命性密封产品。

　　无机柔性密封带的施工方法非常简单：

　　对基材表面进行简单清理，保证基面坚实、平整，没有影响粘接的油脂，将密封带的毛面浸透配套的底涂料后，直接粘贴到预处理好的基面上，压平，压实即可。

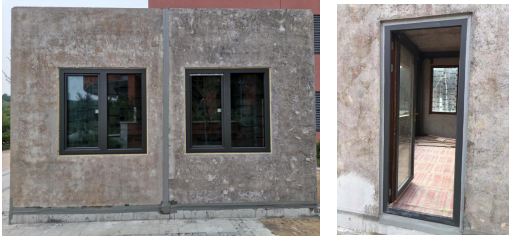

　　与密封胶相比，无机柔性密封带具有的优异性能和突出优点：

　　（1）水密性、气密性：无机柔性密封带的致密膜层可实现其优异的防水透汽性能。

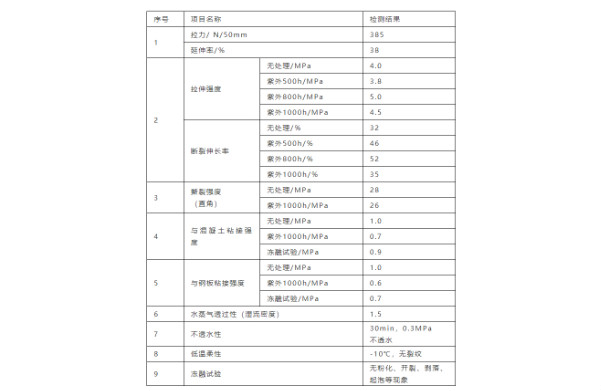

　　（2）密封耐候性（紫外线、腐蚀性大气）：具有极好的耐紫外线性能，且在紫外线人工老化测试800h内，其力学指标不降反升。可裸露使用，真正实现了与建筑全寿命周期相同的高可靠性。

　　（3）粘接性：无机柔性密封带能与混凝土、钢板、玻璃、瓷砖釉面、阳光板、PVC等各种常用建材均有良好的粘接。

　　（4）广泛适用性：因其硅酸盐粉料与混凝土高度同源，采用无机柔性密封带施工后的表面类同于混凝土基面，可在密封带表面直接进行保温和腻子、涂料、真石漆装饰等施工，而无需增加其他额外工艺处理。

　　（5）极大地提高了现场施工效率：无机柔性密封带用于密封施工时，固化时间相对短，工序简单，对建材基面要求低，可在潮湿基面、高温、高湿、低温等各种恶劣环境下正常施工。

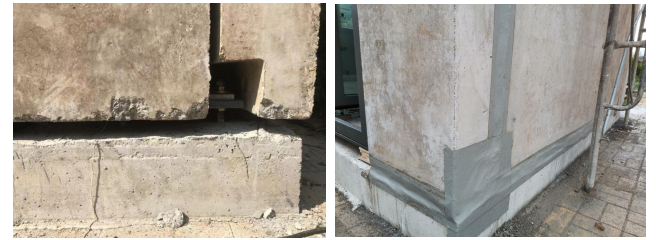

　　（6）适合国内目前的装配式建筑现状，可应付各种不良状态的板缝，如：板缝过大过小，通缝、板缝过浅、板缝高低错位、板缝宽度不一致等。

　　结语

　　对建筑接缝防水密封来说，选择性能优良、施工简便的密封材料是保证防水密封效果的重要保证。对MS胶等密封胶来说，优质的产品必须配合优质的构件装配质量、优质的基面、专业、精细的施工才能保证具有优良的防水质量。对无机柔性密封带来说，优质的产品能适应各种不同的基面状态，对工人的技能要求也很低，板缝防水密封的综合成本更低，且几无后期维护成本。
