什么是压力管道

从广义上理解，压力管道是指所有承受内压或外压的管道，无论其管内介质如何。压力管道是管道中的一部分，管道是用以输送、分配、混合、分离、排放、计量、控制和制止流体流动的，由管子、管件、法兰、螺栓连接、垫片、阀门、其他组成件或受压部件和支承件组成的装配总成。

压力管道的特点

1、压力管道是一个系统，相互关联相互影响，牵一发而动全身。

2、压力管道长径比很大，极易失稳，受力情况比压力容器更复杂。压力管道内流体流动状态复杂，缓冲余地小，工作条件变化频率比压力容器高（如高温、高压、低温、低压、位移变形、风、雪、地震等都有可能影响压力管道受力情况）。

3、管道组成件和管道支承件的种类繁多，各种材料各有特点和具体技术要求，材料选用复杂。

4、管道上的可能泄漏点多于压力容器，仅一个阀门通常就有五处。

5、压力管道种类多，数量大，设计，制造，安装，检验，应用管理环节多，与压力容器大不相同。

级别划分标准

真空管道 P<0MPa

低压管道 0≤P≤1.6MPa

中压管道 1.6<P≤10MPa

高压管道10<P≤100MPa

超高压管道 P>100MPa

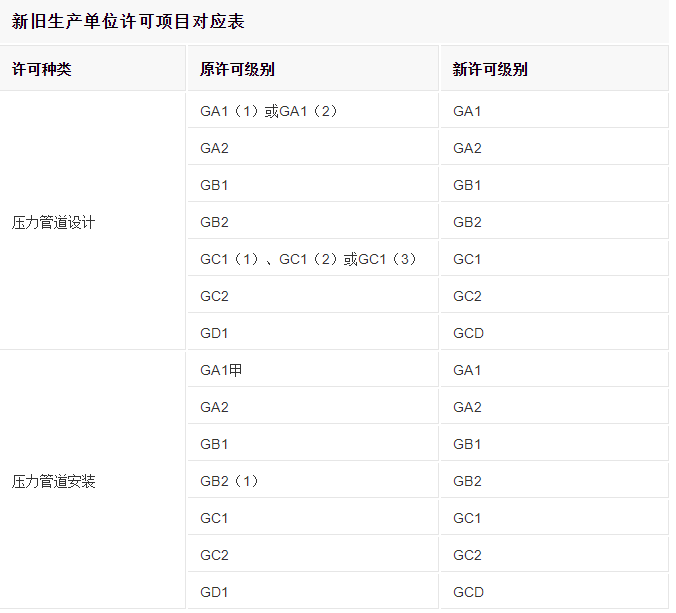

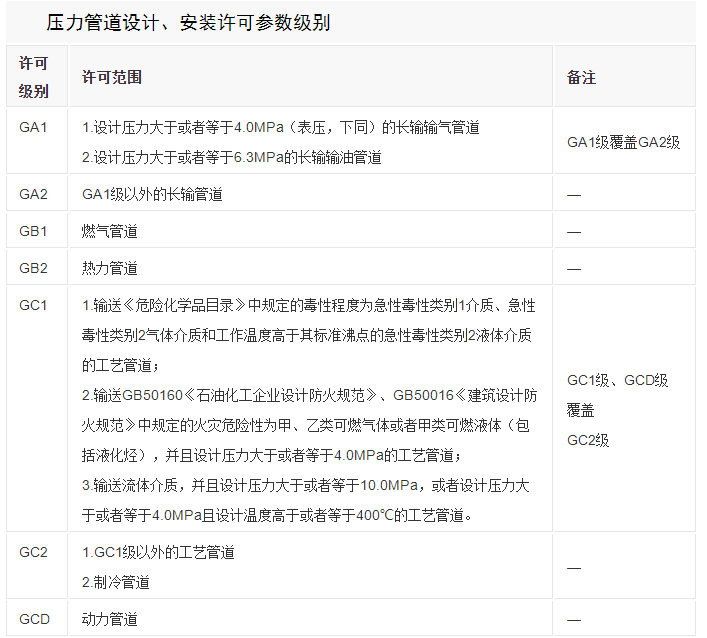

管道级别

2019年6月1日起实施新的管道级别。

检测标准

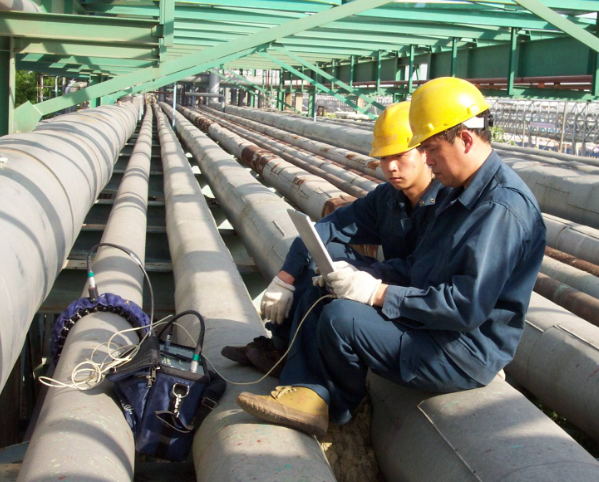

对压力管道的检验检测工作包括：外观检验、测厚、无损检测、硬度测定、金相、耐压试验等。而磁粉检测则是无损检测一种经常使用的方法。磁粉检测的能力不仅与施加磁场强度的大小有关，还与缺陷的方向、缺陷的深宽比、缺陷的形 状、工件的外形、尺寸和表面状态及可能产生缺陷的部位有关。因此就有各种不同的磁化方法。

压力管道的分类

一、压力管道的分类

一）长输管道为GA类，级别划分为：

1）、符合下列条件之一的长输管道为GAl级：

(1)输送有毒、可燃、易爆气体介质，设计压力P＞1．6 MPa的管道；

(2)输送有毒、可燃、易爆液体流体介质，输送距离（输送距离指产地、储存库、用户间 的用于输送商品介质管道的直接距离）≥ 200km且管道公称直径DN≥300mm的管道；

(3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道。

2）、符合以下条件之一的长输管道脚GA2级。

(1)输送有毒、可燃、易爆气体介质，设计压力P≤1．6PMa的管道；

(2)GAl(2)范围以外的管道；

(3)GAl(3)范围以外的管道。

二、公用瞥道为GB类，级别划分如下：

GBl：燃气管道；

GB2：热力管道。

三、工业管道为GC类，级别划分如下：

1）、符合下列条件之一的工业管道为GC1级：

(1)输送GB5044《职业性接触毒物危害程度分级》中规定毒性程度为极度危害介质的管道；

(2)输送GB50160《石油化工企业设计防火规范》及 GBJl6《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4．0MPa的管道；

(3)输送可燃流体介质、有毒流体介质，设计压力P≥4．0 MPa且设计温度≥400℃的管道；

(4)输送流体介质且设计压力P≥10．0MPa的管道。

2）、符合以下条件之一的工业管道为GC2级：

（1)输送GB50160《石油化工企业设计防火规范》及 GBJl6《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4．0MPa的管道；

(2)输送可燃流体介质、有毒流体介质，设计压力P＜ 4．0MPa且设计温度≥400℃管道；

(3)输送非可燃流体介质、无毒流体介质，设计压力P＜ 10MPa且设计温度≥400℃的管道；

(4)输送流体介质，设计压力P＜10MPa且设计温度＜ 400℃的管道。

3）、符合以下条件之一的GC2级管道划分为GC3级：

(1)输送可燃流体介质、有毒流体介质，设计压力P＜ 1．0MPa且设计温度＜400℃的管道；

(2)输送非可燃流体介质、无毒流体介质，设计压力P＜ 4．0MPa且设计温度＜400℃的管道。
