弱电系统是现代建筑物内的综合系统工程。它与大楼内所有建筑物的机电设备如变配电、空调、照明等设施有密切关系。

这些弱电系统有楼宇设备监控系统、安全防范系统、一卡通系统、卫星有线电视及视频点播系统、结构化综合布线系统、LED及触摸屏查询系统、多功能会议系统、机房、电源、防雷接地系统、背景音乐及广播系统等。

综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。

本方案的弱电管路系统中除消防系统以外的所有弱电系统线路使用同一路桥架，弱电系统管路的桥架应做如下考虑：

A、消防系统桥架单独敷设，其自成单独系统，与其它系统互不干扰。

B、综合布线系统传输大量数据信号，因此需要较强的抗干扰性，同时综合布线系统中采用六类布线，对施工工艺要求较高，线缆量较大，也宜单独成一系统。以往大量工程实践证明中，单独设置综合布线系统的弱电桥架是适宜的。

C、其它几个子系统的弱电信号在统筹规划下，可合用一套桥架，以方便维护和管理，也便于使弱电系统的电源线与信号线隔离。

考虑以上几方面的综合因素，方便维护和管理，主要考虑了综合布线一套桥架，监控和其它系统共用一套桥架，除了这两套 桥架以外，需要设置单独一套桥架，所以共用了三套桥架。

弱电管路垂直系统设计

在弱电管井内安装三条桥架：一条为400*200的槽式桥架供综合布线系统线缆穿行；另一条为300*150用于监控和其它一些系统的线缆穿行；另外100*50的一条桥架供党政专网语音点用。桥架每米设置一个帮扎扣环，以固定垂直光纤、大对数电缆、楼层至管理间的六类双绞线及其他弱电线路。其中卫星及有线电视系统，在主楼和副楼每层的弱电间设置一个200*100*100的分配器箱，作为放大器和分支分配器的安装盒及线路接线箱，分配器箱明装在弱电间内。

垂直桥架安装后，应在弱电井内设置封闭板，平时关闭，检修或增加干线时开放。

水平桥架设计

A.、综合布线系统

因各个显然楼层信息点较多，所以我们在每层的走廊吊顶内安装了水平桥架，桥架的大小根据每个系统的信息点的数量而不一样，主要还是和垂直部分一样分成三部分来考虑：综合布线除了党政专网外都走200*100的水平桥架，监控部分也走200*100的水平桥架，只设计了一条100*50的桥架。桥架安装应靠近走廊内侧，因走廊吊顶内位置狭小且分布管线很多，如空调系统、给排水系统及强电都要在吊顶内敷设，桥架至信息点为DG20——DG25电线管（2根六类线穿DG20，3根六类线穿DG25），电线管在墙内或吊顶内敷设，模块预埋盒为86H50型铁制盒，安装高度底边离地30CM。

B、BA系统

BA系统每个楼层基本上都安装了DDC控制器，DDC之间为RS-485线，所以吊顶及墙内敷设DG25以下的电线管，DDC安装高度为竖向中心离地1.5M。BA系统和监控系统共用一套桥架。

C、卫星及有线电视系统

卫星及有线电视系统的水平管从弱电水平桥架引出，在楼层走廊吊顶内敷设。有线电视在相应层弱电间设置分配器箱，吊顶内安装接线盒，接线盒应有相应盖板。接线盒为安装分支分配器或接线使用，从分支器接线盒至每个房间的终端为DG20——25电线管，电线管在墙内或吊顶内敷设，安装高度为30CM，预埋盒为86H50型铁制盒。

D、其他弱电系统

其他弱电系统因在楼层分布单一，故无需作整体的安排，线缆保护管都采用DG32以下的电线管，在吊顶或墙内暗埋。

弱电间及管理间的设计

因弱电间是弱电系统的汇合处及管理室，故它里面的管路分布及分线箱或控制箱的位置安排是很有必要的。我们在弱电间安装了一个综合布线标准机柜和电视分配器箱，所有的弱电系统接线及分线都在里面完成。在弱电井道内敷设一根400*200的桥架，用于连接各楼层的弱电间及水平桥架。弱电间应有接地系统，在弱电间敷设一根40*4的镀锌扁铁作为综合接地。在二层综合布线机房内的信息点均在架空地板下敷设，故桥架敷设方式为地板下走地槽为主。

施工前的检查

根据中国工程建设标准化协会所制定的《建筑与建筑群综合布线系统工程设计规范》，施工前的器材检验，各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。

管材采用的钢管管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合要求。

工程中使用的电缆和光缆规格、型号应符合设计规定和合同要求。

电缆外套应完整，并附有出厂质量合格证。

设备安装

桥架及槽道安装位置应符合施工图规定，左右偏差不超过50mm。

桥架及槽道水平度偏差不应超过2mm/m。

垂直桥架及槽道应与地面保持垂直，垂直度偏差不应超过2mm。

线缆敷设

线缆布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。

弯曲半径应大于外径6-10倍，主干弯曲半径应大于外径10倍，光缆弯曲半径应大于外径15倍。

施工说明

桥架应固定在墙面上（或吊顶下），要求桥架为全密封结构，以防鼠害。可通过锁扣开启盖子，桥架之间通过配套的连接片和螺栓连接；

金属桥架用来安放和引导电缆，并起到机械保护的作用。同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地，并为今后维护和扩充提供方便，桥架材料均为冷轧合金板，表面镀锌，使用带分隔的金属防火桥架；桥架内线缆的总截面积不超过桥架内截面积的三分之一，金属电线管内线缆的填充率不超过30%。

管线施工单位要求能够根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝，为了确保穿线顺利，在电线管排放中，施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒；根据综合布线系统的施工要求，每根电缆的转弯半径要求为其电缆外径的8-10倍。因 此，吊顶内桥架在转弯或分路处均应设置45。转角（对于200×100的桥架，其45度转角边长为100mm；对于300×150的桥架，其45度转角边长为150mm）；在管线转弯处不能拐死角，转弯半径>10cm；

水平线槽和竖井梯架连接处，及水平线槽和管线各连接处须配以相应规格的分支附件， 不能断接，以保证线路路由的弯曲自如以及线路的安全，若管线长度不够，需加套管时，应加外套，不能加内套，在个别地方不能通过铁管时，可用金属软管连接，软管内径不能小于铁管内径；所有桥架在线缆安装完毕后，全部要求使用锁扣封闭，以防鼠害；

为确保线路安全，应使桥架有良好的接地端。金属桥架、金属软管均需整体连接，并在本楼层内接地（强电保护地）。接地线截面积不小于6平方毫米，所有薄壁金属电线管均用导线焊接，并与桥架连接，为防止电磁干扰，信息线缆线路与强电线路平行走向之间距离不能小于如下距离：

此次使用的插座底盒全部为国标86型铁盒。由于办公家具的情况不明，暂定所有底盒的底面距地面高度为300mm。

在各信息插座处应在墙内预埋国标86型铁盒，各铁盒与墙内管路应连接良好，不能 断接，底盒上的螺丝孔（耳朵）不能损坏，否则面板无法安装。信息插座距离强电插座应该大于20cm。

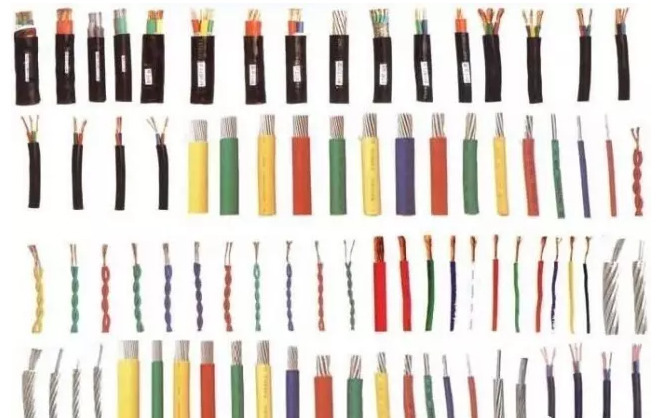

弱电线缆种类繁多，各个系统使用的电缆型号不同，功能不同，做弱电的同志们有必要了解一下常用的弱电线缆。

一、 电线电缆的定义

电线电缆是指用于电力、通信及相关传输用途的材料。“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆。

二、弱电电缆命名原则

1、产品名称中包括的内容

(1)产品应用场合或大小类名称

(2)产品结构材料或型式；

(3)产品的重要特征或附加特征

基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序

产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层。

3、简化

在不会引起混淆的情况下，有些结构描述省写或简写。

例如：

SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编 75：75欧姆 5：线径为5MM 1：代表单芯。

SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75：75欧姆 5：线缆外径为5mm 1：代表单芯

RVVP2*32/0.2 R: 软线 VV:双层护套线 P屏蔽 2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2mm

ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12mm

三、弱电电缆组成

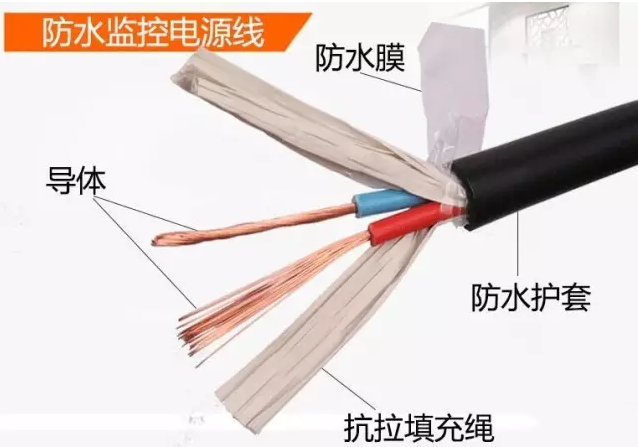

由内而外由内导体、绝缘 、外导体以及护套组成；

内导体：由于衰减主要是内导体电阻引起的，内导体对信号传输影响很大

绝缘：影响衰减、抗阻、回波损耗等性能

外导体：回路导体、屏蔽作用

四、常见的线缆代号意义

RVVP ：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压 300V/300V 2-24 芯 用途：仪器、仪表、对讲、监控、控制安装

KVVP ：聚氯乙烯护套编织屏蔽电缆 用途：电器、仪表、配电装置的信号传输、控制、测量

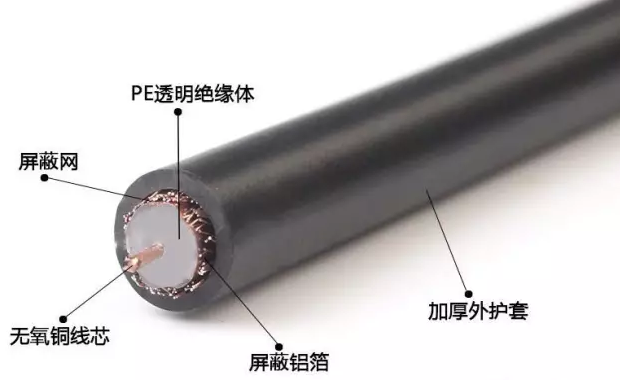

SYWV （ Y ）、 SYKV 有线电视、宽带网专用电缆 结构：（同轴电缆）单根无氧圆铜线 + 物理发泡聚乙烯（绝缘） + （锡丝 + 铝） + 聚氯乙烯（聚乙烯）

RVV 聚氯乙烯绝缘软电缆 用途：家用电器、小型电动工具、仪表及动力照明

AVVR 聚氯乙烯护套安装用软电缆

RV 、 RVP 聚氯乙烯绝缘电缆

RVS 、 RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆

BV 、 BVR 聚氯乙烯绝缘电缆 用途：适用于电器仪表设备及动力照明固定布线用

常见弱电线缆的选用举例

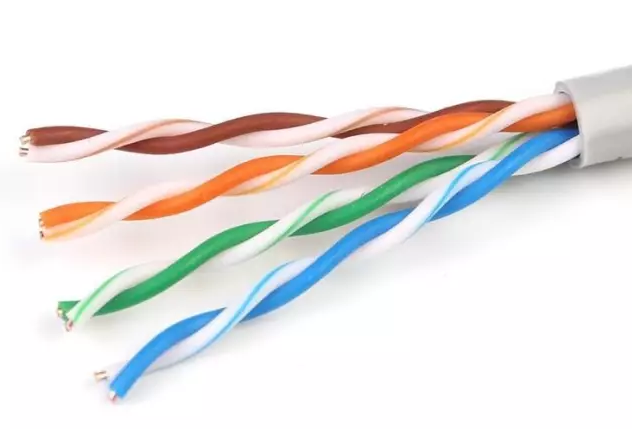

视频线 摄像机到监控主机距离≤200 米 ，用SYV75-3视频线。摄像机到监控主机距离>200 米 ，用SYV75-5视频线。网络数字视频监控，摄像机传输采用双绞线传输，比如cat5e，cat6等等。

云台控制线 云台与控制器距离 ≤ 100 米 ，用 RVV6×0.5 护套线。云台与控制器距离> 100 米 ，用 RVV6×0.75 护套线。实际中一般用RVVP2*075

楼宇对讲系统所采用的线缆大都是RVV、RVVP、SYV等类线缆

六、常见弱电电缆的区别

SYV 与 SYWV 区别：SYV是视频传输线, 用聚乙烯绝缘。SYWV是射频传输线，物理发泡绝缘。用于有线电视。

RVS 与RVV 2芯 区别：RVS为双芯RV线绞合而成，没有外护套，用于广播连接。RVV 2芯线直放成缆，有外护套，用于电源，控制信号等方面。

RVV 与 KVV RVVP 与 KVVP 区别：RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。

AVVR 与 RVVP 区别：AVVR是指线径小于0.5MM的不带屏蔽的电缆，RVVP是指线径大于或等于0.5MM的带屏蔽的电缆。

RVS 与RVV 2芯 区别：RVS为双芯RV线绞合而成，没有外护套，用于广播连接。RVV 2芯线直放成缆，有外护套，用于电源，控制信号等方面。
